一、概述
　　隨著經濟和人口的增長，大自然的污染愈來愈受到人類的重視，在總結國內外生活污水處理設備的運行經驗的基礎上，結合我公司自己的科研成果和工程實踐，設計出一種可地埋設置的成套污水處理設備，其設備采用二十一世紀國內外先進工藝和生產制造技術，生產出以玻璃鋼、不銹鋼、碳鋼為主要材質的污水處理設備。其目的主要是使生活污水和與之類似的工業有機廢水經該設備處理后達到用戶要求的排放標準。
　　該設備主要用于居住小區(含別墅小區)、賓館、醫院、綜合辦公樓和各類公共建筑的生活污水處理，經該設備處理的出水水質，達到國家相應的排放標準。全套設備均可埋設于地下，故亦稱“地埋式污水處理設備”。
　　本公司地埋式污水處理設備采用國際先進的生物處理工藝，集去除BOD、COD、NH3-N于一身，具有技術性能穩定可靠，處理效果好，投資省，占地少，維護方便等優點。我公司也可根據客戶要求同時配套中水回用設備、一體化污水提升設備等。

二、產品特點
　　1、地埋式生活污水處理設備，埋設于地表以下，設備上面的地表可作為綠化或其他用地，不需要建房及采暖、保溫。
　　2、主要采用接觸氧化處理工藝，而填料可選用多種填料，其處理效果優于活性污泥法；且比活性污泥池體積小，對水質的適應性強，耐沖擊負荷性能好，出水水質穩定，不會產生污泥膨脹。在同樣有機物負荷條件下，對有機物去除率高，能提高空氣中的氧在水中溶解度。
　　3、生化池采用生物接觸氧化法，其填料的體積負荷比較低，微生物處于自身氧化階斷，產泥量少，污泥定期排至污泥池，污泥池污泥1-2年清理一次。
　　4、該地埋式污水處理設備的除臭方式除采用常規高空排氣，也可配備離子除臭設備或生物除臭設備。
　　5、該地埋式污水處理設備配套的鼓風機除采用了常規的消音措施外，還在鼓風機房內壁設置了新型吸音材料，使設備運行時的噪音低于50分貝，減輕了對周邊環境的影響。
　　6、整個設備處理系統配有全自動電氣控制系統和設備故障報警系統，運行安全可靠，平時一般不需要專人管理，只需適時地對設備進行維護和保養。

三、地埋式污水處理設備的使用方法
　　1、能夠處理生活系統綜合性廢水及其相類似的有機污水；
　　2、全套裝置施工簡單、操作容易，所有機械設備均為自動化控制，全部裝置可設置于地表以下；
　　3、管理維護方便，設備配有全自動控制系統。使用壽命30年以上。

四、地埋式污水處理設備的適用范圍
　　1、賓館、飯店、療養院、醫院；
　　2、住宅小區、村莊、集鎮；
　　3、車站、飛機場、海港碼頭、船舶；
　　4、工廠、礦山、部隊、旅游點、風景區；
　　5、與生活污水類似的各種工業有機廢水。

五、工藝說明
　　設計主要是對生活污水和與之類似的工業有機污水處理，其主要處理手段是采用目前較為成熟的生化處理技術——生物接觸氧化法，水質參數按一般生活污水水質設計。共有六部分組成：(1)水解池(2)接觸氧化池(3)二沉池(4)消毒池、消毒裝置(5)污泥池(6)風機房、風機?，F分別論述如下：
　　(1)水解池：池內采用特殊的布水方式，以保證污水均勻分配。并將污水反應控制在水解階段，能將污水中有毒有害物質轉化成可降解的物質，并提高后續接觸氧化池的處理效果。
　　(2)接觸氧化池：水解后的水自流至接觸池進行生化處理，接觸池分為多級，總停留時間根據進出水水質情況確定，填料可選用彈性立體填料、生物組合填料、懸浮填料等，易結膜，不堵塞，填料比表面積大，接觸池氣水比在12:1左右。
　　(3)二沉池：接觸氧化后的污水自流到二沉池，二沉池為豎流式沉淀池，上升流速低，根據處理規?？啥喑夭⒙?，也可增加斜管填料，提高二沉池的表面負荷，排泥采用空氣氣提或污泥泵排至污泥池。
　　(4)消毒池與消毒裝置：消毒池按處理的污水種類，選用不同的停留時間。而小規模的設備采用固體氯片接觸溶解的消毒方式，消毒池與消毒裝置能根據出水量的大小不斷改變加藥量，達到多出水多加藥，少出水少加藥的目的，需要其它裝置可另行配制。也可采用次氯酸鈉或二氧化氯消毒，本消毒方式消毒效果好，采用計量泵自動控制方式投加，適應各種處理規模。
　　(5)污泥池：二沉池的所有污泥均排至污泥池內進行好氧消化，污泥池的上清液回流至調節池后進行再處理，消化后剩余污泥很少，一般1-2年清理一次，清理方法可用吸糞車從污泥池的檢查孔伸入污泥池底部進行抽吸后外運即可。
　　(6)風機房、風機：風機房設在地埋式污水處理設備的附件，可地上設置，也可埋地式設置，風機房進口采用雙層隔音，進風口有消聲器、風機過濾器，因此運行時噪聲小。小規模的設備風機采用回轉式鼓風機，大規模的選用羅茨鼓風機，能自動交替運行。

六、設備的安裝、調試、維護
　　1、 安裝：地埋式污水處理設備需根據安裝圖就位。就位前首先必須檢查基礎是否平整，同時清掃基礎上的顆粒石塊，基礎不得有明顯的凹凸狀。
　　箱體的位置：方向不能放錯，相互間距必須準確，并連接好管道。設備就位后，應用綁帶（玻璃鋼材質）把設備和基礎上的抗浮環聯接或焊接方式（不銹鋼或碳鋼材質）把設備和基礎上預埋件焊接，以防設備上浮。
　　在設備中注入污水，覆土至箱體中部，連接各管道，并檢查各管道滲漏。若無則繼續覆土到設備檢查孔，在覆土的同時注入適量的清水，使覆土密實，并平整地面。把電控柜控制線與水泵接通，電控柜與電源接通，接線時注意風機、電機的轉向。
　　注意事項：設備安裝之后，必須保證下雨不積水；設備的排出水管道必須在相對地坪以下；設備上方不得壓有重物，不得有大型車輛通過；設備一般不得抽空內部污水，以防地下水報設備浮起。
　　2、 調試：污水泵額定的流量把污水抽入設備內，啟動風機進行曝氣。觀察各池曝氣情況，調整各曝氣管閥門，使各池曝氣均勻。待7-15天后，取出少量的顆粒填料，觀察有無生物膜，若有生物膜，則系統漸趨正常，如是工業有機廢水，最好先用生活污水培養好生物膜后，在逐漸引入工業污水進行生物膜馴化。
　　3、設備維護保養：地埋式污水處理須建立一套定期保養制度。主要易損部件是風機與水泵，風機轉向不能反，一旦污水進入風機，必須清理，更換機油后方能使用，風機每運行10000小時必須保養一次，水泵每運行5000-8000小時必須保養一次。

七、配套設備
　　1、潛水泵
　　配套的潛水泵是用于把污水從調節池內提升至地埋式污水處理設備內，水泵采用我公司生產的QW系列無堵塞潛水排污泵。
　　該泵站是在消化、吸收國內外同類產品先進技術的基礎上研制成功的新一代潛水泵產品，憑借公司的多年設計、制造、使用經驗，經過多次技術創新，產品已更可靠、更成熟。我公司的企業標準在1995年被國家建設部認定為國家潛水泵行業標準CJ/T3038-1995，在全國范圍內實施，并參與機械部行業標準的編制，標準號為JB/T8857-2000。同時通過江蘇省機械工業廳專家新產品鑒定，一致認定亞太水泵具有抗堵塞、防纏繞、過流特性好等優點。
　　2、鼓風機
　　根據處理規?？蛇x回轉式鼓風機和三葉羅茨風機。
　　風機置于特制風機房內，由于該風機裝備有消聲器及減震裝置，其噪聲低于國家相關標準。
　　回轉式鼓風機結構精巧，主要由下列六部分組成：電機、空氣過渡器、鼓風機本體、空氣室、底座（兼油箱）、滴油嘴。鼓風機靠汽缸內偏置的轉子偏心運轉，并使轉子槽中的葉片之間的容積變化將空氣吸入、壓縮、吐出。在運轉中利用鼓風機的壓力差自動將潤滑送到滴油嘴，滴入汽缸內以減少摩擦及噪聲，同時可保持汽缸內氣體不回流。
　　三葉羅茨風機為容積式風機，輸送的風量與轉數成比例，三葉型葉輪每轉動一次由 2 個葉輪進行 3 次吸、排氣。與二葉型相比，氣體脈動性小，振動也小，噪聲低。風機 2 根軸上的葉輪與橢圓形殼體內孔面，葉輪端面和風機前后端蓋之間及風機葉輪之間者始終保持微小的間隙，在同步齒輪的帶動下風從風機進風口沿殼體內壁輸送到排出的一側。風機內腔不需要潤滑油，結構簡單，運轉平穩，性能穩定，適應多種用途，已運用于廣泛的領域。
　　3、填料
　　3.1、彈性立體填料
　　彈性立體填料篩選了聚烯烴類和聚酰胺中的幾種耐腐、耐溫、耐老化的優質品種，混合以親水、吸附、抗熱氧等助劑，采用特殊的拉絲，絲條制毛工藝，將絲條穿插固著在耐腐、高強度的中心繩上，由于選材和工藝配方精良，剛柔適度，使絲條呈立體均勻排列輻射狀態，制成了懸掛式立體彈性填料的單體，填料在有效區域內能立體全方位均勻舒展?jié)M布，使氣、水、生物膜得到充分混滲接觸交換，生物膜不僅能均勻的著床在每一根絲條上，保持良好的活性和空隙可變性，而且能在運行過程中獲得愈來愈大的比表面積，又能進行良好的新陳代謝，這一特征與現象是國內目前其他填料不可比擬的。
　　立體彈性填料與硬性類蜂窩填料相比，孔隙可變性大，不堵塞；與軟性類填料相比，材質壽命長，不粘連結團；與半軟性填料相比，比表面積大、掛膜迅速、造價低廉。
　　3.2、組合填料
　　組合填料是在軟性填料和半軟性填料的基礎上發展而成的，它兼有兩者的優點。
　　其結構是將塑料圓片壓扣改成雙圈大塑料環，將醛化纖維或滌綸絲壓在環的環圈上，使纖維束均勻分布；
　　內圈是雪花狀塑料枝條，既能掛膜，又能有效切割氣泡，提高氧的轉移速率和利用率。使水氣生物膜得到充分交換，使水中的有機物得到高效處理。
　　4、曝氣器
　　4.1、膜片式微孔曝氣器
　　膜片式微孔曝氣器是80年代研制的新型曝氣裝置，該裝置曝氣氣泡直徑小，氣液界面直徑小，氣液界面積大，氣泡擴散均勻，不會產生孔眼堵塞，耐腐蝕性強，經清水和污水充氧測試，并經50多家用戶多年使用效果良好（比常規產品固定螺旋曝氣器，散流曝氣器和穿孔管曝氣器能耗降低40%，或增加污水處理量40%）。特別適用于城市污水和大型工廠新建擴建和老曝氣池改造，且曝氣池可間歇運行。
　　4.2、管式曝氣器
　　管式橡膠曝氣器產品是新型管式橡膠曝氣器。它采用供氣主管與先導氣槽同橡膠膜可張孔進行微孔曝氣。其結構簡單、氧利用率高、性能可靠、氣孔不堵塞、污水不倒灌、環向受力均勻、壽命長、安裝維修方便、系統價格低廉等特點。該產品是目前曝氣器中較經濟合理的曝氣器。
　　5、消毒設備
　　配套的消毒設備主要有二氧化氯發生器、次氯酸鈉發生器。
　　5.1、二氧化氯發生器
　　主要為化學法高純二氧化氯發生器，以亞氯酸鈉和鹽酸為原材料，現場制備高純度二氧化氯消毒液。該工藝反應發生二氧化氯速度快，反應轉化率高，二氧化氯含量大于95%。
　　5.2、次氯酸鈉發生器
　　次氯酸鈉是強氧化劑和消毒劑，它是通過取源于廣泛價廉的工業鹽或海水稀溶液，經無隔膜電解而發生的。為確保次氯酸鈉質地新鮮和有較高的活性。保證消毒效果，本裝置一邊發生，一邊將發生的次氯酸鈉投加使用。它與氯和氯的化合物相比，具有相同的氧化性和消毒作用。

八、相關工藝

　　水解池與接觸氧化池工藝是地埋式污水處理設備的主導工藝之一。針對不同的水質及處理要求，可選用其它一些相關工藝，主要應用工藝有A2O工藝和曝氣生物流化床工藝。
　　1、A2O工藝
　　A2O工藝主要包括厭氧池、缺氧池和好氧池。
　　在厭氧池里，積磷菌在厭氧的不利環境下將于好氧池中吸收的聚磷分解，在此過程中釋放出的能量可供積磷菌在厭氧壓抑的環境下存活之用，另一部分能量可供積磷菌主動吸收乙酸、H+和e-，使之以PHB形式貯藏在菌體內，并使發酵產酸過程得以繼續進行。聚磷分解后的無機磷鹽釋放出積磷菌體外，此即積磷菌厭氧放磷現象。
　　缺氧池池底設中孔曝氣，使厭氧池出水和好氧池回流的混合液在此得到充分混合，并提供少量的氧分，由于混合液呈缺氧狀態，污水中的硝態氮在反硝化細菌作用下轉化成氣態氮，從而達到脫氮的目的。
　　好氧池內裝有微孔曝氣頭，由鼓風機輸送過來的空氣通過微孔曝氣頭釋放到污水中，以供好氧微生物生命活動之用。通過好氧微生物的作用，污水中的絕大部分有機物、氨氮在此得到去除。同時積磷菌在好氧環境下將積貯在體內的PHB分解，釋放出來的能量一部分可供積磷菌生長、繁殖，另一部分能量用于主動過量吸收溶磷，并以聚磷的形式貯積在體內。通過在一體化凈水器中將富磷的剩余污泥排走，可達到從污水中除磷目的。
2、曝氣生物流化床工藝
　　采用曝氣生物流化床作為主處理工藝，內置立體柱狀空心填料，比表面積大，單位體積內保持較高的微生物量，且微生物活性好，能快速去除有機污染物。
　　立體柱狀空心填料保持了獨立的兼氧菌與好氧菌共存的微生物環境，具有“同步硝化與反硝化”脫氮功能，出水氨氮低于普通接觸氧化工藝。
　　采用低密度材料作為過濾介質，污物截留量大。
　　流化床填料是一種新型生物活性載體，它采用科學配方，根據不同水質需求，在高分子材料中融合不同種類有利于微生物快速成附著生長的微量元素，經過特殊工藝改性、構造而成，具有比表面積大、親水性好、流動性好、生物活性高、易掛膜、處理效果好、使用壽命長等優點。

九、深度處理設備

　　1、機械過濾器和活性碳過濾器
　　機械過濾器主要用于去除處理水中的懸浮性顆粒物質；濾料為石英砂，粒徑視水質要求而定。活性碳過濾器主要用于去除處理水中殘余的有機物、色度和余氯；裝填不同性能的活性碳，可達到不同的處理目的。設計濾速一般為8-12m/h，運行一定時間后需進行反沖洗，可用水反沖洗或水氣混合反沖洗。
　　2、曝氣生物濾池
　　曝氣生物濾池技術（簡稱BAF）是在生物接觸氧與生物活性炭的技術基礎上開發出一種高效、低耗的生物反應器。該技術首先應用于污水深度（三級）處理并回用的場合，后發展成即可應用于微污染水源水的預處理（如去除有機污染），又能直接用于城市污水二級處理領域的新技術。
　　曝氣生物濾池亦稱生物濾料曝氣濾池。
　　3、纖維濾布濾池
　　主要由纖維濾片、集水干管、移動吸泥系統、排泥槽等組成。其中濾片包括專用纖維濾布和濾布支架。沖洗采用移動式線狀吸洗，洗過的斷面可立即進入過濾狀態，無需存儲沖洗用水。
過濾：待濾水進入濾布濾池，水流在壓力作用下從濾片兩側由外向內通過濾布進行過濾，濾后水由濾框中的小孔及底部的出水管收集，最后通過出水堰溢入出水管。
　　反沖洗：隨著過濾的進行，懸浮物在濾布表面逐漸累積，過濾速度逐漸下降，池內水位漸漸上升。當水位上升至預定水位時，開始進行負壓抽吸反沖洗。濾片固定不動，隨著移動沖洗行車的移動和吸泥泵的啟動，開始對濾片上的污泥進行掃吸，吸出的泥水由水泵排出池外，行車移動一個行程后，濾布被清洗干凈。
4、超濾
　　超濾是中水回用、污水深度處理的工藝之一。
　　超濾又稱超過濾，用于截留水中膠體大小的顆粒，而水和低分子量溶質則允許透過膜。超濾的機理是指由膜表面機械篩分、膜孔阻滯和膜表面及膜孔吸附的綜合效應，以篩濾為主。超濾是以壓力為推動力的膜分離技術之一。以大分子與小分子分離為目的，膜孔徑在20-1000A°之間。中空纖維超濾器（膜）具有單位容器內充填密度高，占地面積小等優點。

十、輔助設備
　　1、一體化污水提升泵站
　　用于收集并提升污水至地埋式污水處理設備中，是組合式設備的重要組成部分。
　　我公司生產的一體化預制泵站獲得江蘇省高新技術產品認定證書，水利部及江蘇省機械行業協會新產品鑒定證書，江蘇省裝備制造業新產品金獎，并被列入江蘇省重點推廣應用的新技術新產品目錄，江蘇機械工業科技進步獎二等獎。
　　其主要特點如下：
　　a、高集成度
　　作為一體化單元，其成套提供：預制筒體、潛水排污泵、管道系統、粉碎型格柵、控制系統、提升裝置、排氣裝置等部件，自帶大容量安全的固定防護，保證各部件的完美匹配，能充分滿足用戶的質量要求。
　　b、堅固、美觀
　　設備主體結構由纖維纏繞玻璃鋼制成，其強度相當于傳統層壓式玻璃鋼的雙倍，可完全抵抗撕裂、腐蝕及其它破壞力，故其堅固、持久、耐用。地埋式構造使其與周邊環境融為一體，美觀大方。地面僅能看到檢修孔，其余均可埋于地面之下。
　　c、工程周期短
　　該系列產品為成品供貨，廠內完成各部件的安裝調試，貨到現場后所需安裝調試時間比傳統泵站大大縮短?？稍谠O備制作過程中進行土建基礎的施工，總的工期約一個半月，大大縮短了整個工程周期。
　　d、高效環保、節約成本
　　自配控制運行系統確保水泵根據來水量大小自動高效運行，內部流態好，系統可自清潔無沉淀，密閉無臭味，符合環保要求，且占地面積小。
　　e、全自動控制
　　配套的潛水泵采用壓力傳感器自動控制開停機，故整個泵站自控運行，無需專人值守。
　　f、安裝維修方便
　　不必進入筒體內，水泵和粉碎型格柵都能從頂部吊入或吊出。我公司在設計過程中結合泵站的有效高度，在中段設計了檢修平臺，整個平臺除了扶梯外，其余均可用于平時日常維修和巡視，同時可以放置檢修工具。如水泵需大修，則可吊出筒體外。
　　g、使用壽命長
　　自凈化的薄殼形井筒底座和光滑內壁保證長期使用且無需保養；井蓋為鋁紋板；泵和格柵的軌道、內部管道及支撐架等均采用不銹鋼304材料，而安全格柵、服務平臺均采用玻璃鋼制成，整體使用壽命長。
　　2、離子除臭設備
　　設備運行過程中會產生惡臭污染物，主要包括H2S、NH3、硫醇類、胺類和有機酸類化合物等。對惡臭氣體進行有效治理，有助于減小其對污水處理廠周邊區域的空氣質量影響，也有益于美化城市市容、提高城市公共衛生水平和保護居民身體健康。
　　高能離子除臭技術是運用離子凈化空氣的多種技術中最成熟高效的一種技術，它具有占地面積小、能耗低、無人維護、運行成本低廉、受環境影響小的優點，具有其他技術無可比擬的優越性。結合各種除臭場合的實際，對該系統進行了優化設計，從而在保證除臭效果的同時，系統結構更加優化，成本大大下降。
　　采用先進的高能離子技術，模擬自然界空氣自凈過程的氧離子發生器產生高能粒子，不添加任何化學物質就能徹底、全面消除空氣中的各種異味，殺滅空氣中的細菌，去除可吸入顆粒物等有害物質，且安全、可靠，無二次污染。

近期同類工程業績表

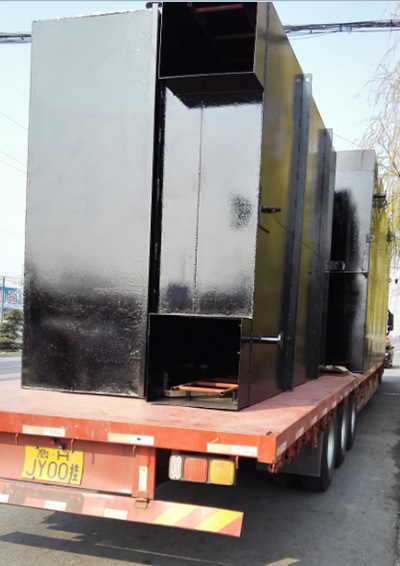

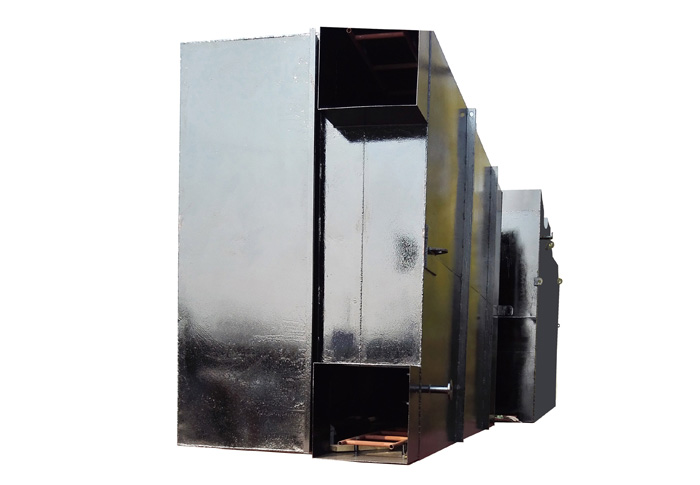

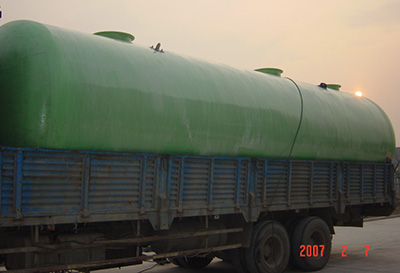

A3鋼防腐材質	玻璃鋼材質
